介紹

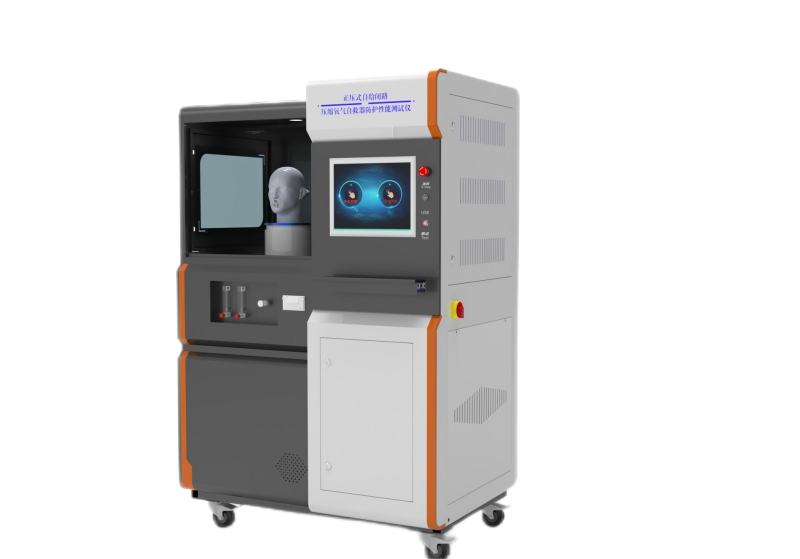

正壓式自給閉路壓縮氧氣自救器防護性能測試儀試驗裝置依據GB23394標準中相關條款設計製作，主要測試呼吸生理參數，在固定的呼吸量，呼吸頻率，呼出二氧化碳濃度下，測試吸入溫度，吸入二氧化碳濃度，呼氣阻力，吸氣阻力。

適用標準：

GB23394

技術指標：

1、試驗裝置原理與標準GB23394

2、裝置由呼吸機，空氣流量計，質量流量計，增濕箱，冷卻箱，調壓閥，氣動閥，電磁閥，抽氣泵及相應管路組成；

3、呼吸機參數

   呼吸量2L/min-100L/min

   呼吸頻率 10/min-40次/min

   可任意設置。

4、質量流量計控製二氧化碳進入量，可自動調氣或手動設置二氧化碳進入量，調節二氧化碳濃度範圍1%-6%。

5、如有需要可定製呼氣氧氣濃度可調，進氣氮氣和調節氧氣流量調節呼出氧氣濃度，測定呼出氣體的氧氣濃度

6、設備配備加濕裝置1套，用於試驗氣體呼出溫度和濕度調節，增濕95%以上，調節呼氣溫度37℃±0.5℃

7、設備可檢測管路密封性，給定正壓1960pa下，一分鍾下降不大於100pa

8、設備配備冷卻器，主要用於吸氣溫度降溫處理。

9、設備配備頭模，有其它非麵罩測試可定製適配夾具。

10、配備氧濃度分析儀：量程0-100%VOL，準確度±1%

CO2紅外分析儀，量程0-10%，準確度±0.2%

CO2紅外分析儀，量程0-10%，準確度±0.2%

11、壓差測量範圍：0-5000pa,精度±0.5%

12、濕度測量範圍：20%-100%RH,精度±3%

13、溫度測量範圍：0-100℃。精度±1℃

14、配備抽氣泵，可用玻璃轉子流量計調節抽氧量。

15、呼出管路加裝保溫材料

16、裝置采用工控屏操作，可擴展性強，控製係統穩定，數據可自動保存為EXCEL格式，方便讀取或修改打印。

17、配電要求：220V,10A；

18，外形尺寸：1400*1150*1900MM

試驗原理：

設置呼吸參數，調節呼氣二氧化碳濃度，滿足呼氣溫度在37攝氏度，呼氣濕度在95%RH，二氧化碳濃度滿足相應濃度要求。

設定防護時間，帶上測試自救器，開始計時，儀器會自動監控並記錄整個防護時間內，吸入溫度，吸氣阻力，呼氣阻力，呼氣二氧化碳濃度，呼氣氧氣濃度，吸入二氧化碳濃度，吸入氧氣濃度。最後依據測試結果判斷自救器是否合格。

主要配置：

呼吸器測試台要可以切換內循環（每分鍾從待檢產品內抽取定量的氣體用於測試氧氣濃度和二氧化碳濃度）和外部外循環（配入待檢產品的氣體來著外界氣源，每分鍾從呼出氣體中抽取定量的氣體用於測試氧氣濃度和二氧化碳濃度其他多餘的呼出氣體排出測試台及待檢產品）
