安全带系统性能检测设备-安全带综合测试机

一、概述

采用PLC自动控制、显示并记录检测结果的多项自控功能。整体设计具有适应范围广、操作简便、性能稳定、可连续测试，易于维护和维修。本设备所测试的适用于高空作业中使用安全带，不用于测试体育运动、消防行业所使用的安全带。

二、适用标准

适用于标准GB/T 6096-2020  《坠落防护 安全带系统性能测试方法》（以下简称标准）里安全带负荷测试如下：5.1区域限制用安全带系统性能测试；5.2围杆作业用安全带系统性能测试；5.3坠落悬挂用安全带系统性能测试（不包含5.3.6含系带、自锁器的坠落悬挂用安全带）；5.4安全带救援性能测试。广泛应用于特种劳动防护用品监督检验站、建筑科学研究院、建筑工程质量检测站、电力部门以及安全带生产企业。

引用检测标准：

GB/T 6095-2021  《坠落防护 安全带》

GB/T 6096-2020  《坠落防护 安全带系统性能测试方法》

检验项目: 安全带安全性

三、技术参数

操作界面：7寸彩色触摸屏

操作系统：PLC

模拟人：重100kg±1kg，表面包裹40mm橡塑材料。

测试链条：长度为2000mm±25mm，直径≥6㎜

动态力传感器：测量范围 0-20KN，频率不低于1KHZ，精度±2%，

              分辨率1N。

静态力传感器：0～30KN，精度1%。

静态数据系统：采样频率1Khz，实时采集，采集下限300N，精确到0.01KN。

静态拉伸范围：0～5500mm，精度1%。

静态拉伸速度：小于100mm/min。

静态拉伸时间：0-999S，可触摸屏自行输入设定，设定时间到自动报警提示。

仪器电源： AC 380V，50Hz。

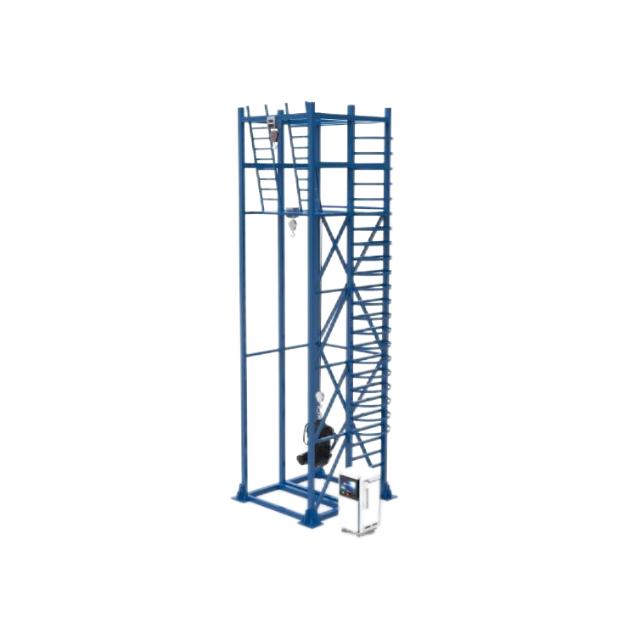

四、主体结构

    1、主体架采用方管，并作防锈处理，并经过专业力值有限元分析，确保整体测试架的安全性及稳固性。

2、整套测试架系统采用工业化设计理念，可根据客户具体需求提供个性化定制方案，包括不限于整体焊接或螺栓固定、特殊尺寸及外形、垂直/螺旋/倾斜楼梯式爬梯、防护栏开门断电等。

3、配置调整安装工装，便于调整不同长度的安全绳长度。

4、静态测试安装平台配有对称工艺孔，方便适应现场的安装。

五、测试系统

1、整体控制系统采用PLC+触摸屏控制结构。相关操作均可以通过触摸屏操作完成。

2、采用高精位移测试系统，实时测试模拟人提升高度，并触摸屏可设定，设定高度到，自动停止提升，每次操作前需要复位。

4、静态测试采用程序自动闭环控制，可以自动进行力值和时间的设定。

5、触摸屏可以自行输入设定试验力值和保持时间（。设定时间到自动声音报警提示。

6、触摸屏实现显示试验力值、保持倒计时、试验曲线、试验状态、北京时间等。

六、保护系统

1、测试架配有垂直防护笼爬梯，确保操作人员安全性。

2、主要部件例如传感器、静态减速机、冲击提升机等要有防雨等防护措施，延长设备使用寿命。

3、提升机带有限位功能，确保极限状态下限位保护停止运行。

4、冲击释放器采用螺旋弹簧电缆链接，抗紫外线老化、耐高低温、耐磨性能好。

5、配有测试悬挂点安全操作平台，确保操作人员安全性。

6、配置假人释放保护带，避免安全带不合格断裂，假人落地带来的危险及对假人的损坏。
