用途：

本儀器適用於陰、陽接頭,成套接頭,接頭斷開時帶有和不帶有密封裝置的接頭,以及直線運動和(或)旋轉運動接通和斷開管路的接頭。測試快速接頭的插拔的泄漏量測試。

適用標準

GB/T 5861-2003/IS0 7241-2:2000   液壓快換接頭試驗方法

技術參數：

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換 ；

設    置：在觸摸屏上軟件上設置相關測試參數

壓力傳感器：0~600Kpa 精度：±0.5%FS   1個

液位傳感器：0~500mm 精度±0.5%FS    1個

精密調壓閥：0~1.0Mpa ；

蠕動泵有刷電機款30-185ml/min（含電源）；

儲水罐：2L,不鏽鋼製造；

空氣壓縮機： 25L  0.6Mpa~0.8mpa

測試項目：全自動插拔泄漏測試；

外形尺寸；940*460*1400mm

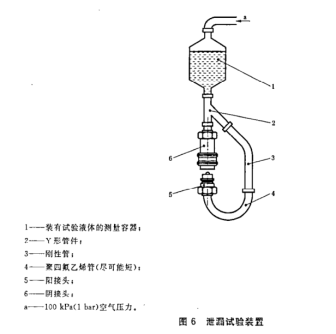

1）按圖所示將接頭總成裝人試驗裝置中,保持測試的液體壓力。記錄量筒的液麵高度。

2）連接和斷開接頭總成。每次斷開後使泄漏液體從接頭總成中排出。每次連接後輕輕敲打接頭總成以清除其內部全部氣泡。

3） 重複進行2）所規定的步驟,直到簡液而下降到至少10個刻度。記錄量簡液麵高度。

4）用1）所記錄的液麵高度減去3）所記錄的液麵高度,再除以連接、斷開循環次數,即為每次連接、斷開循環的泄漏量。

5）在試驗報告中記錄每次連接、斷開循環的泄漏量(以ml計)

基本配置
