概述：

電線電纜彎曲試驗機可以測試電線耐折搖擺強度，是將試品固定於夾具後施重，經彎曲到預 定次數後，檢測其斷線率;測試過程中被測樣品出現斷路後機器自動停止同時計數器停止計數，當試驗達到計數器預置時，設備自動停止工作。圓柱夾具可根據試樣規格要求自由更換。

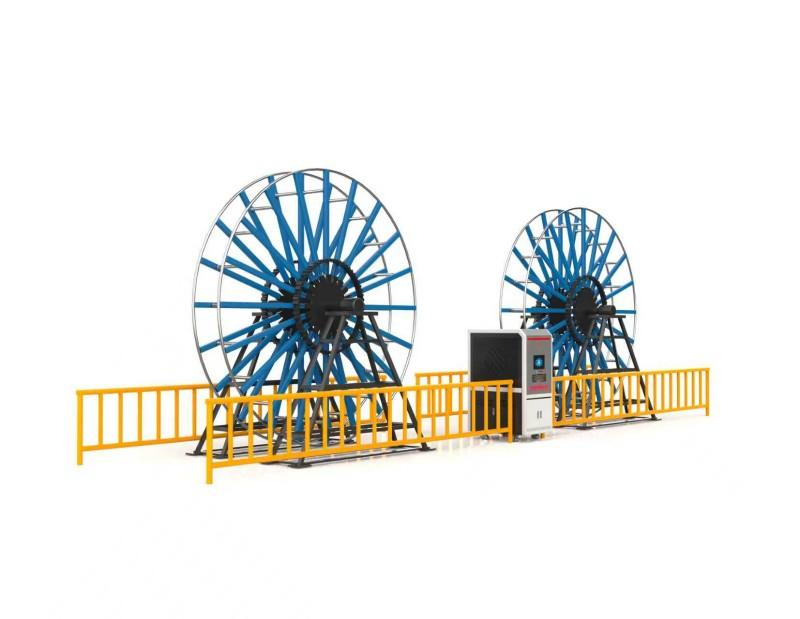

測試設備由兩套輪組、兩套獨立動力單元、控製單元、輔助導輪等部分組成。雙輪“∞”型收放線。雙輪均具有動力，使用直流電機驅動，並均可四象限運行。雙輪可快速切換收放線功能，恒速度收線，恒張力放線。係統根據試驗要求，輸入速度，試樣直徑。自動彎曲試驗機解決35Kv及以上高壓、超高壓電纜的型式試驗中第一項“彎曲試驗”，存在的樣品撓性大、重量大帶來的試驗人員操作難度和危險性，彎曲輪外徑變化大、試驗器具多等方麵問題。具有可操作性強，操作簡便，製造精良、性能可靠、適用線纜範圍廣等特點。

符合標準：

JB/T10696.3-2007《電線電纜機械和理化性能試驗方法第3部分:彎曲試驗》

GB/T 12706.2-2008

GB/T 18890.1-2015

GB/T 22078.1-2008

IEC 60502-2:2014

IEC 60840:2011

IEC 62067:2011

技術參數：

控製係統：PLC；

操作界麵：彩色7寸觸摸屏，中英文切換；

最大彎曲試驗力：30KN

試驗轉輪數量：2個

試驗轉輪最大直徑：5500mm

試驗轉輪最小直徑：1000mm

試驗轉輪外寬：900mm

試驗轉輪淨寬：800mm

轉輪放線速度：V1=2r/min 可調

轉輪收線速度：V1=3r/min 可調

試驗轉輪軸心距地麵高度：3000mm

電源：AC220V 50Hz  6KW

外形尺寸:13*1.8*5.8（m）
