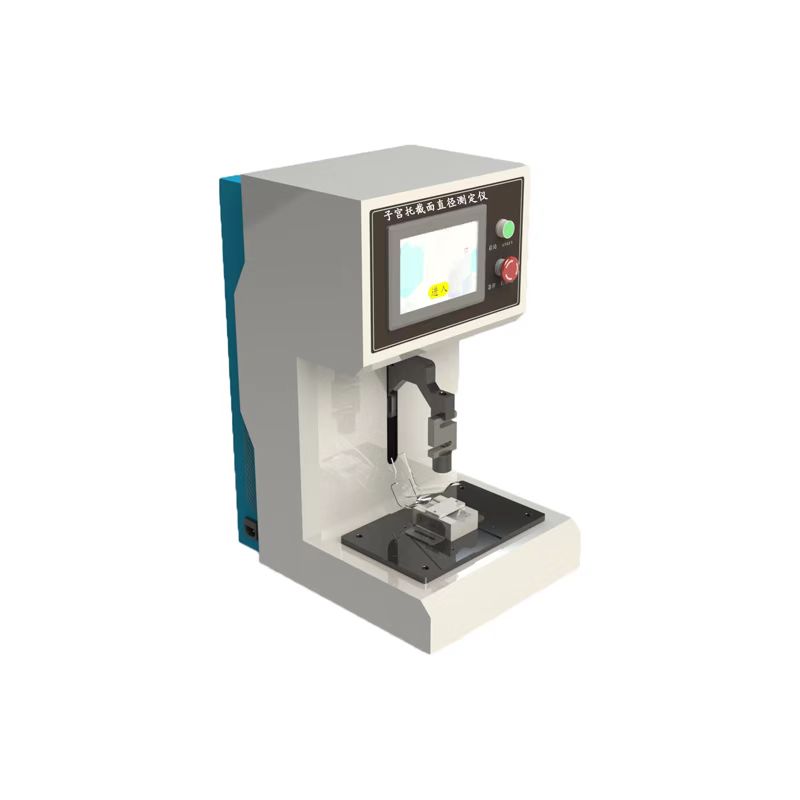

一、用途

采用可編程控製器，觸摸屏，壓力傳感器，加壓裝置，機載打印機等組成，中英文菜單顯示，人機對話設定各項參數自動運行測試。生產單位，批次可任意輸入，操作方便。並采用三級密碼，信息安全可靠。產品規格、測試壓力值設定、保持時間設定，打印設定、測試、加壓、減壓、時間、標定，檢定等。機載打印測試數據。實時顯示測試加壓值，保持時間等數據。並由打印機打印出測試數據及結果。

二、技術參數：

操作界麵：簡體中文/英文

控製係統：PLC

電源：AC90V-240V/50Hz（自適應寬電壓）

整機功率：70W

可編程控製器：PLC+ARM

觸摸屏：7寸威綸通彩色

傳感器：高精度壓力傳感器

測壓機構：內置

打印機：機載針式打印機

百分表：0-25mm，帶數據線

三、範圍

YY/T 1568-2017 附錄B 本附錄規定了一種方法，可以測定環形子宮托的截麵直徑。

 四、原理

使用專用的百分尺測量環形子宮托的截麵直徑。

五、 裝置

平頭百分尺，刻度的間隔不超過001mm

指示表必須牢固地安裝在平坦底板上的座架上。指示表必須備有一個平坦的接觸麵，直徑在3mm~7mm之間,垂直於柱塞,平行於底板，操作壓力為(22士5)kPa。

六、測量過程

把環形子宮托安放在百分尺的平坦底板上(B3)。

測量環形子宮托中央位置的截麵直徑，每個子宮托測量點不少千4個，這兒個測量點應沿圓席方向等距離。計算平均值，測量結果近似到0.1mm。

 七、結果的表述

試驗報告應包括每個試驗用子宮托的截麵直徑，單位為毫米。
