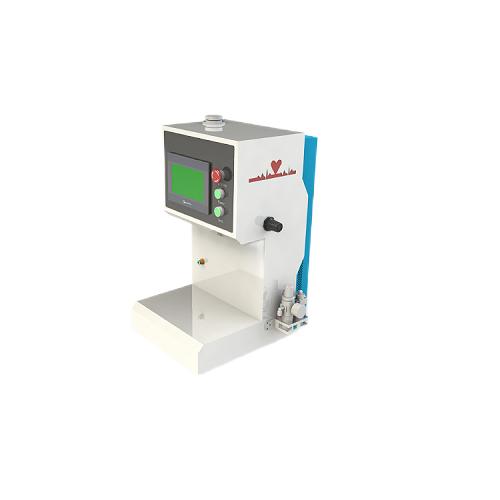

球囊擴張血管支架和支架係統三點彎曲測試儀

一，原理

采用PLC可編程控製器7寸彩色液晶顯示屏，中英文菜單顯示、力值傳感器、測力機構、傳動機構、機載打印機等組成。人機對話設定各項參數自動運行測試；實時顯示拉力的Z大值、平均值，自動判別合格與否，並由打印機打印出測試數據。

二，技術參數

1，技術指標加值顯示範圍：0.1～200N，分辨率0.01N；誤差不大於讀數的±0.5%，可任意設定。

2、試驗速度： 0-500mm/min可任意設置，誤差不大於±1%。持續時間：1秒～999秒，誤差±0.1s，液晶顯示屏顯示。

3，外形尺寸：約400×290×630（mm）

4，電源：AC220V，50Hz整機功率：60W

三，執行標準：YY/T 0858-2011

四，試驗步驟

1，試驗裝置將品直定支部件放置。

2，將加載部件平行於固定支部件進行裝配，並使其處於定支件的正，加件應能夠委直移動到試驗要求的Z大燒度麵不使算品塌陷。

3，若樣品的曲性能會溫與37℃之間不同而變化試驗應在維持樣品處於(37士2)℃的狀態下進行。

4，若樣品的彎曲性對濕度試驗應在樣品完全潤濕的狀態下進行。

5，在支架的中間作出標記，以加度的位置和方向。

6，若對架係統進行試，應將支架係統裁裏Z接近於球折裝長度。

7，若對釋放後支果進行測試，應按照說明書中所將支釋放。如果放過程會室與37℃之間不同而影響支架直徑和彎曲剛度，則在(37士2)℃溫度下進行釋放。

8，若試在(378)度下進行，需要將試臉裝置和樣品預熱至(372)℃。

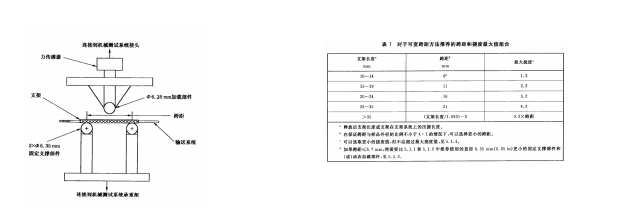

9，將樣品置於三點曲試險裝置正中，使動加載件觸到7.6中樣品標記的中點。

10，著適用，應在試驗整個過程中維持樣品處於(372)℃狀態。

11，將力傳感昌測字。

12，晚定是否在加款部件和樣品間有很小的空或在很小的預加載荷下開始試驗。

13，若開始試臉時在加成部件和樣品問裏有很小的空，那麽所有的數點應扣除從試驗開始到接觸樣品產生初始可測量載荷之間產生的繞度，應遊免將試驗開始時的恒性收荷和初始法觸綠品載花

14，如果使用加，那麽應該選合的加以保三點接觸開且產生零(可)位移建議使用名義預壓敢荷在0005N-0200N(0.001161-0.04516)的範圍內，所有數據點應減去此預加載得。

15，府動試，使用適的但定速率地加何直服定的大度。

16，記錄在整個試險過程中樣品在圍內是否表現出充分均勻的彎曲。

17為了判定足否發生回件，建議樣品在知就過程中也要測載和資度。即就時的物度速率應與加款過程相網。

18，選取合適的數據采集速率，用數據係統記錄軟和度要求在基個度變化過程中重少有20個均勾分布的數期點。

19，用內件品的加點察是否有站,展曲成場後。如原現察同比關視華，試控結果應視為無效，樣品星現出輕微的博麵形變是可以接受的。

20，若在試驗過程中到樣品長，試驗結果無效。
