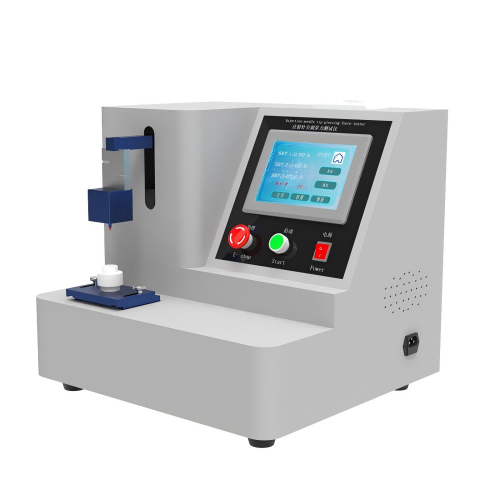

注射針，縫合針針尖強度及刺穿力測試儀
以下是注射針與縫合針針尖強度及刺穿力測試儀的核心技術要點與應用對比，結合行業標準及設備特性綜合整理：
適用範圍
管壁：正常壁、薄壁、超薄壁三種任選；
測試種類：注射針，縫合針，消融針等夾具不同可更換，操作方便，簡單
執行標準：
GB 15811-2016（速度範圍50-250mm/min），GB 18671-2009，YY0166-2002、YY0043-2016
一、注射針測試核心參數
刺穿力測試
原理：針尖以恒定速度（100±10mm/min）垂直刺穿模擬聚氨酯膜材料皮膚（厚度0.35mm±0.05mm聚氨酯膜），硬度：邵氏A85±10；
指標意義：
刺穿力：反映針尖銳度（≤0.70N為優，數值越低疼痛感越輕）。
暴露麵積：（加固後）穿刺區域直徑等於ø10mm
設備特性
高精度傳感器：量程0-20N，分辨率±0.01N，精度±0.05%FS。
多功能適配：支持0.1-6.2mm針規格，兼容薄壁/超薄壁針管。
二、縫合針測試核心參數
刺穿力測試
材料：厚度為0.05mm士0.002mm模擬組織穿透。鋁箔為軟性材料
標準：YY/T 0043-2016（如直徑0.5-0.7mm圓針≤0.68N）。
針尖強度測試
方法：針尖垂直頂壓硬度FR60鋼塊，鋼塊為表麵光滑的圓柱體,直徑為5mm，加載至設定載荷，並保持5-10秒，檢測是否變形或彎鉤。
判定：針尖在藥棉上拖拉不得拉出纖維。
設備特性
控製係統:PLC
操作界麵：彩色7寸觸摸屏，中英文切換；
多弧型夾具：支持直針、1/2弧、3/8弧等縫合針）。
動態監測：7寸觸摸屏實時顯示力值，自動生成報告。
打印功能：嵌入式微型打印機
三、共性技術配置
模塊 | 技術描述 |
驅動係統 | 步進電機控製，速度精度±1%（100mm/min）。 |
數據管理 | 係統存儲數據，支持數據可查，USB數據導出 |
校準合規 | 符合GB 15811-2016（穿刺力）、YY 0666（鋒利度）等標準。 |
環境控製 | 測試前需在22±2℃下平衡24小時，消除溫濕度幹擾。 |
淨重 | （約）20kg |
外形尺寸 | 500×500×440（mm） |
電源 | 220V，50hz |
四、應用場景對比
測試類型 | 核心目的 | 典型設備 |
注射針 | 降低注射疼痛感，確保穿刺順暢性 | 適合注射針，縫合針，針灸針等 |
縫合針 | 防止術中斷針，保障組織穿透效率 | 屬於多功能設備 |
五，配置清單
主機1台
測試軟件1套
電源線1根；
說明書及操作視頻1套；
標配夾具1套；
銘牌1塊；
模擬皮膚根據用戶選擇配置
