用途

儀器適用於天然石材耐斷裂能量的測定；鑒定測試適用於材料的鑒定和檢驗，技術測試適用於產品的檢驗和研究測試。

原理

試樣幹燥至恒重後，讓一個不斷增加高度然後自由落下的鋼球撞擊直至破碎，計算衝擊斷裂能量。

執行標準

GB/T 9966.14-2021 天然石材試驗方法 第14部分:耐斷裂能量的測定

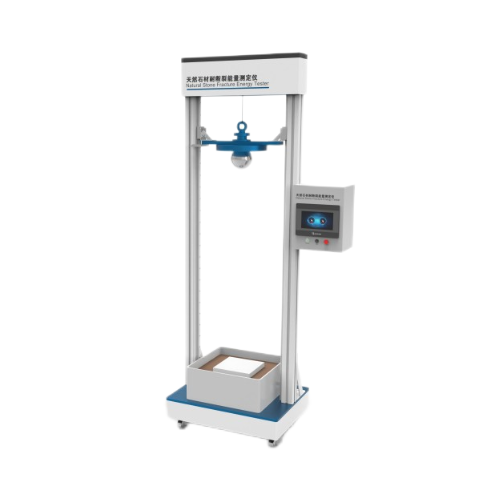

天然石材耐斷裂能量測定儀是評估石材抗衝擊斷裂性能的專業設備，依據國家標準《GB/T 9966.14-2021》設計，用於量化石材在衝擊載荷下斷裂所需能量。以下從核心功能、技術原理、標準應用及操作要點四方麵解析：

一、核心功能與技術原理

‌功能定位‌

儀器專用於天然石材（如花崗岩、大理石、砂岩等）的耐斷裂能量測定，覆蓋材料鑒定、產品質檢及科研測試三大場景，確保石材在建築、裝飾等應用中抵禦衝擊載荷的安全性‌12。

‌工作原理‌

試樣經幹燥恒重後，置於鋪有矽沙（顆粒2 mm~0.076 mm）的容器中。鋼球（質量1.00±0.01 kg）從預設高度自由落體撞擊試樣，逐次增加高度直至試樣斷裂，通過公式 ‌E=mghE=mgh‌（m為鋼球質量，g為重力加速度，h為斷裂高度）計算斷裂能量‌13。

二、執行標準與關鍵技術參數

‌標準依據‌

嚴格遵循《GB/T 9966.14-2021 天然石材試驗方法 第14部分：耐斷裂能量的測定》，該標準於2021年11月實施，歸口全國石材標準化技術委員會（TC460）‌。

‌核心參數‌

‌控製係統‌：PLC自動化控製，7寸觸摸屏中英文界麵，支持參數預設及數據記錄‌；

‌衝擊組件‌：鋼球質量(1.0±0.01)kg，有效衝擊高度0–1180mm（可定製氣體高度）；

‌試樣要求‌：尺寸200×200×30mm，沙箱規格400×400×150mm；

‌運動係統‌：高精度導軌+電磁驅動，激光自動測高，步進電機保障運行精度；

‌設備規格‌：1051*500*2300mm，220V/50Hz供電，配備福馬輪便於移動固定‌。

三、測試流程與操作規範

‌試樣製備‌

石材試樣需切割至標準尺寸（200×200×30mm），表麵平整無缺陷，並在65±5℃烘箱中幹燥至恒重，後置於幹燥器冷卻‌。

‌測試步驟‌

‌定位校準‌：使用氣泡水平儀調整沙箱水平，確保鋼球垂直下落撞擊試樣中心；

‌衝擊測試‌：鋼球從初始高度50mm開始衝擊，每次增加50mm，直至試樣斷裂；

‌數據記錄‌：自動記錄斷裂高度，計算斷裂能量並生成報告‌。

 四、重要性及應用領域

‌質量控製與安全保障‌

量化石材抗衝擊能力，預防建築裝飾中因斷裂引發的安全事故，尤其適用於高負荷區域（如地麵、外牆）‌。

‌研發與資源優化‌

支持新材料配方優化，提升石材利用率，減少開采浪費。例如，通過對比不同石材的斷裂能量數據，篩選高性價比材料‌。

‌行業標準化推動‌

統一測試方法增強數據可比性，促進檢測實驗室認證及工程驗收標準化‌。

‌典型應用場景‌

‌石材企業‌：原料進廠檢驗、產品分級；

‌檢測機構‌：第三方質量認證（如ISO認證）；

‌工程項目‌：幕牆石材選型、抗震性能評估‌。

 五、總結

該儀器以自動化、高精度設計為核心，通過衝擊能量量化石材斷裂韌性，為行業提供關鍵質量依據。操作需嚴格遵循試樣製備與校準規範，確保數據可靠性。隨著綠色建築發展，其在資源高效利用及安全設計中的價值將進一步凸顯‌

六，配置清單

主機1台

測試軟件1套

電源線1根

銘牌1塊

說明書1份

操作視頻1份

保修卡1份

合格證1份

衝擊鋼球：（1.0±0.01）Kg，直徑62.7mm，數量1件

水平儀1件
