一、描述

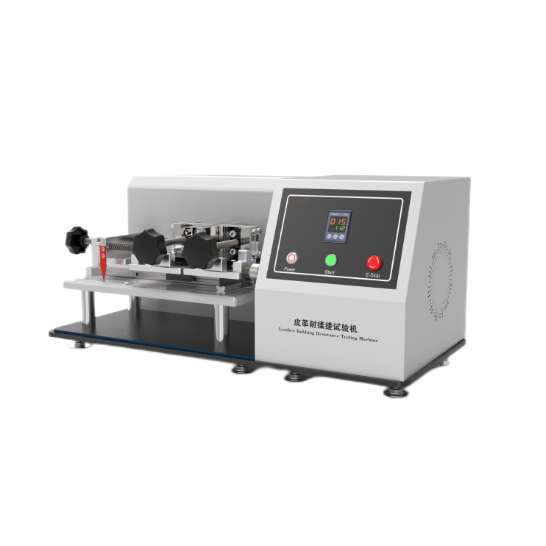

皮革耐揉測試儀/斯科特（tè）耐揉搓試驗機適（shì）用於成皮（pí）、皮革、編織物材（cái）料來回的耐揉性，將試樣一端固定在左夾具，另一端固定在右夾具（jù），以一定的行程及次數，加於（yú）適當之壓力（lì），兩個試樣（yàng）相互往覆彎折揉磨（mó），經一定次數後，評估試樣的損壞程度。

二、關鍵性能參數（shù）

三，應用領域

‌皮革製品行業‌

‌鞋類（lèi）、箱（xiāng）包、服裝‌：評估皮革（gé）在長期彎折、摩擦下的耐用（yòng）性，防止表（biǎo）麵裂紋或塗層（céng）剝離‌。

‌家具與汽車內飾‌：測（cè）試沙發皮革、座（zuò）椅材料的耐（nài）揉搓性，確保美觀性與使用壽命‌。

‌材料研發‌

‌皮革材料‌：如（rú）合成革、再生（shēng）革（gé）的性能優化（huà），通過量化測（cè）試數據指導（dǎo）配方改進‌。

‌複合塗（tú）層材料‌：檢測防水麵（miàn）料、阻隔性材料的耐折疊性能，適用於戶外裝備或工業防護‌。

‌包裝與工業材料‌

‌包裝材料‌：測試食品、藥品包裝膜的抗揉搓性，防止運輸中破損（sǔn）導致變質‌。

‌工業防護材料‌：如鋰（lǐ）電池隔膜（mó）、光伏背板的穩定性驗證‌。

四、工（gōng）作原理

皮革耐揉搓試驗機的工作原理（lǐ）主（zhǔ）要基於機械驅動與參（cān）數控製的結合，通過模擬實際使用中的揉搓動作來評估皮革材料的抗損傷性能（néng）。其核心機製可分為以下部分（fèn）：

‌機械結構‌

‌夾具係統‌：采用夾具固定皮革試樣，確保測試過程中試樣的穩定性與（yǔ）受力（lì）均勻性。試樣通常按標準尺寸裁剪並重合安裝，以模擬實際（jì）使用中的受力狀態‌。

‌驅動（dòng）係統‌：通過伺服（fú）電機或氣缸提供動力，驅動（dòng）夾具完成往複揉搓動（dòng）作。部（bù）分設備支持設定（dìng）不同行程如（rú）30-155mm和角度如400°-440°，以（yǐ）適應多樣（yàng）化測試需求‌。

‌控製係統‌

采用PLC或觸摸屏界麵設定參數如揉（róu）搓次數、速（sù）度、力度等，並實時記錄測試數據。例如，可設定揉（róu）搓頻率為120次/分鍾，行程50mm，測試次數達1000-2000次‌。

‌測（cè）試流程‌

試樣固定後，設（shè）備按預設參數進行（háng）往複彎（wān）折、揉磨，模擬（nǐ）皮革在加工或運輸中的機械應力。測試結束後，通過觀察表麵裂紋（wén）、塗層剝離等現象評估損（sǔn）傷程度（dù）‌。

‌應用標準‌

測試方法通常遵循GB/T 8948-2008等標準，要求試（shì）樣在特定力如9.8N和條件下（xià）完成揉搓，結果（guǒ）判定需結合行業規範‌。

五、合（hé）規性要求（qiú）核心標準

GB/T 8948-2008、JIS L1096、Ｋ6404＼ASO M403等標準，

六、測（cè）試方法

試驗（yàn）方法是將朝試樣的縱向和橫向各裁取2張寬30mm、長120mm的試片。使同一方向的2張（zhāng）試片的基布麵朝（cháo）內重合在（zài）一起，以30mm的夾持（chí）間隔將試片安裝到（dào）本試驗機上，逐漸縮小夾持工具的間隔使2張（zhāng）試片相互分開，呈分（fèn）離狀態，當兩張試片的基布表麵有輕微接觸時開始施力，縮小間隔直到力為9.8N1kg)為止。以50mm的行程、120次/min的速（sù）度，對基布為雙麵針織品的試片搓揉2000次，除此之外的試片搓（cuō）揉1000次。調查被膜層上有無龜裂、損傷以及基布與被膜間是否剝離。

七，配置清（qīng）單

主機1台；

測試軟（ruǎn）件1套；

說明（míng）書1份

合格證1份

保修卡1份

簽收單1份

銘牌1塊

電源線1根

扳手1套（tào）

宣傳冊若幹
