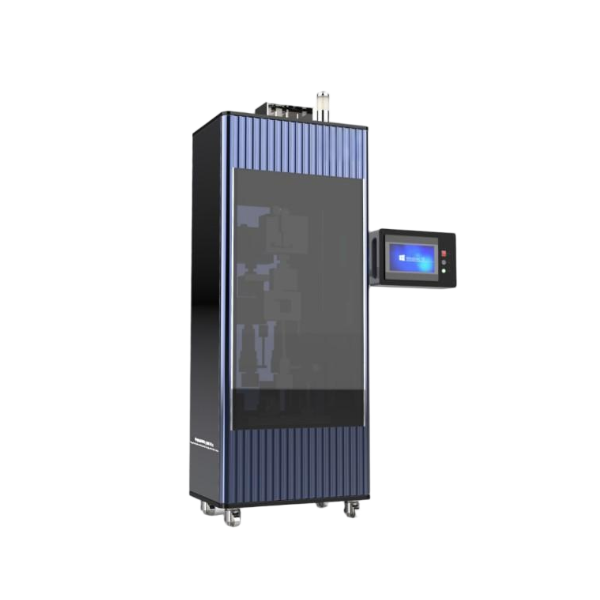

卷煙濾棒綜合測試台

卷煙濾棒綜合測試台指的是用於全麵檢測卷煙濾棒過濾嘴各項關鍵物理性能指標的自動化檢測設備。

它在卷煙生產質量控製、產品研發和工藝改進中扮演著至關重要的角色。濾棒作為卷煙的重要組成部分，其性能直接影響卷煙的吸阻、過濾效率、通風率、硬度、外觀以及終消費者的吸食體驗。

執行標準

GB/T 22838.2-2009《卷煙和濾棒物理性能的測定 第2部分：長度 光電法》

GB/T 22838.3-2009《卷煙和濾棒物理性能的測定 第3部分：圓周 激光法》

GB/T 22838.4-2009《卷煙和濾棒物理性能的測定 第4部分：卷煙質量》

GB/T 22838.5-2009《卷煙和濾棒物理性能的測定 第5部分：卷煙吸阻和濾棒壓降》

GB/T 22838.6-2009《卷煙和濾棒物理性能的測定 第6部分：硬度》中“儀器設備”的要求， YC/T 545-2016《卷煙和濾棒長度，圓周檢測設備通用技術條件》

YC/T 446-2012《卷煙吸阻和濾棒壓降檢測設備通用技術條件》

核心功能與測試項目

一個典型的卷煙濾棒綜合測試台通常具備以下一項或多項核心檢測功能：

‌吸阻壓降測試：‌

‌原理：‌ 測量一定體積的空氣通常17.5ml/s或60ml/s以標準流速通過濾棒時產生的負壓差單位：Pa或mm H₂O。

‌重要性：‌ 這是濾棒關鍵的指標之一，直接影響吸煙時的順暢度和煙氣流量。吸阻過高吸不動，過低則煙氣量過大。

‌硬度測試：‌

‌原理：‌ 通常使用“點壓法”或“全壓法”。點壓法是用一個小的壓頭如錐形或球形在特定負載下壓向濾棒側麵，測量凹陷深度。全壓法是用一個與濾棒長度相當的壓板施加壓力。

‌重要性：‌ 反映濾棒抵抗外力變形的能力。硬度不足可能導致濾棒在接裝、包裝或消費者攜帶時被壓扁，影響外觀和使用。過高可能導致濾嘴端切口不平整或影響吸阻一致性。

‌圓周測量：‌

‌原理：‌ 通常采用激光掃描、滾輪接觸式測量或CCD光學成像技術。

‌重要性：‌ 確保濾棒直徑符合規格要求，保證與卷煙紙管和接裝紙的良好匹配，影響終卷煙的圓周和外觀。

‌長度測量：‌

‌原理：‌ 通常采用接觸式傳感器或光電傳感器在濾棒輸送過程中測量兩端位置差。

‌重要性：‌ 確保濾棒長度，是後續接裝工序將濾棒接到煙支上定位的基礎。

‌重要性：‌ 通風率是降低卷煙焦油、尼古丁等釋放量的重要手段，也是產品設計的關鍵參數，需要控製。

‌重量測量：‌

‌原理：‌ 高精度電子天平。

‌重要性：‌ 間接反映濾棒材料的密度和均勻性，是質量控製的一個輔助指標。

設備結構與特點

‌自動化進樣係統：‌ 通常配有振動盤、傳送帶或機械臂，實現濾棒的自動上料、排隊、定位和測試後的分選合格/不合格。

‌多工位測試單元：‌ 集成了多個傳感器壓力傳感器、位移傳感器、激光測頭、光電開關、稱重傳感器、相機等和相應的執行機構壓頭、氣流發生器、測量夾具等，按設定程序依次或同時進行各項測試。

‌精密機械結構：‌ 確保濾棒定位，測試動作穩定可靠。

控製係統：PLC+windows

操作係統：15寸嵌入式工業電腦，中英文切換

數據輸出：自帶寬幅熱敏打印機、網絡接口、USB接口，具備數據上傳能力

外置報警燈：具備光報警提示功能

整機功能：檢測各種卷煙和濾棒的物理指標，包括重量、圓周 、圓度、長度、吸阻 開放式、封閉式、硬度等

‌數據采集與處理係統：‌ 高速采集傳感器信號，進行實時計算、分析、存儲。

‌數據管理與輸出：‌

‌實時顯示：‌ 在HMI上顯示當前濾棒的各項測試結果、統計值平均（jun1）值、標準偏差、CPK等。

‌報表生成：‌ 自動生成測試報告、批次報告、統計過程控製圖表SPC Charts。

‌數據存儲與追溯：‌ 保存曆史測試數據，支持按批次、時間、機台等條件查詢。

‌通訊接口：‌ 通常具備RS232/485、以太網、USB接口，可與工廠MES係統或其他設備連接，實現數據上傳和生產過程監控。

‌高精度與高效率：‌ 測量精度符合行業標準，測試速度快，滿足在線或實驗室抽檢需求。

主要應用場景

‌濾棒生產線在線檢測：‌ 安裝在濾棒成型機後，對生產的濾棒進行在線自動檢測和分選，實時監控質量波動，剔除不合格品，確保出廠濾棒質量穩定。

‌實驗室抽樣檢測：‌ 用於研發部門對新配方、新材料、新工藝濾棒的全麵性能評估；質量部門對成品、半成品進行定期抽樣檢驗和比對分析；處理客戶投訴或進行質量調查。

‌來料檢驗：‌ 對采購的濾棒材料如絲束、成型紙、接裝紙或外購濾棒進行質量驗證。

‌過程能力研究：‌ 通過大量數據積累，分析濾棒生產過程的穩定性和能力指數。

重要性結

卷煙濾棒綜合測試台是保障卷煙產品質量一致性和穩定性的‌核心設備‌。它能：

‌確保關鍵物理參數達標：‌ 保證吸阻、硬度等核心指標符合產品設計要求。

‌提高生產效率：‌ 自動化檢測速度快，減少人工抽檢的隨機誤差和滯後性。

‌降低不良品率：‌ 及時發現並剔除缺陷品，避免流入後續工序造成更大浪費。

‌優化生產工藝：‌ 通過數據分析，為工藝參數的調整提供科學依據。

‌滿足法規與標準要求：‌ 產品性能檢測是符合和行業質量標準的必要條件。

‌提升形象：‌ 穩定的產品質量是贏得消費者信任的基礎。
