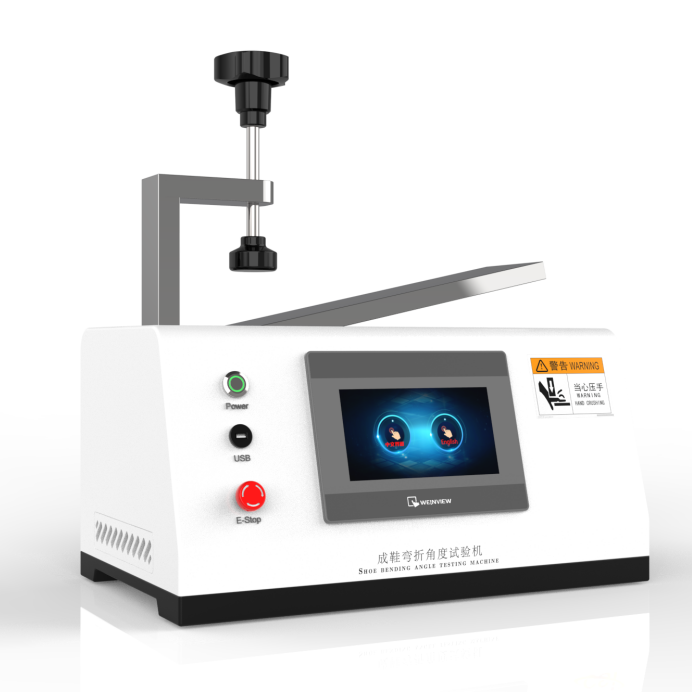

成鞋彎折角度試驗機，整鞋剛性測試儀，整鞋彎曲剛度測試儀

“整鞋剛性測試儀”或稱“整鞋彎曲剛度測試儀”、“整鞋屈撓試驗機”，是一種專門用於‌測量成品鞋整鞋在模擬步行彎曲變形時的抗彎剛度剛性和彎曲性能‌的‌實驗室檢測設備‌。

它的核心功能是‌量化評估鞋底尤其是前掌區域和整體結構的彎曲特性‌，這對鞋子的‌舒適度、支撐性、能量回饋、耐用性以及是否符合某些功能性要求‌至關重要。

以下是關於整鞋剛性測試儀的關鍵信息：

‌測試原理：‌

‌模擬行走彎曲：‌ 儀器通過兩個夾具分別夾持住鞋子的鞋頭前掌彎曲點附近和鞋後跟。

‌施加彎曲力/角度：‌ 一個夾具固定，另一個夾具通常是夾持鞋頭的夾具按預設的‌角度‌如前掌彎曲角度通常為15度或25度或‌行程‌往複運動，或者施加一個‌力‌使其彎曲，並測量相應的彎曲角度。

‌測量關鍵參數：‌

‌彎曲力：‌ 達到彎曲角度需的力量單位：牛頓 - N。‌力值越大，剛性越強鞋子越硬。‌

‌彎曲角度：‌ 在特定力作用下達到的角度。

‌彎曲剛度：‌ 通常指力值與彎曲角度的比值單位：N/deg 或 Nm/rad，反映抵抗彎曲變形的能力。‌剛度值越大，鞋子越不容易彎曲。‌

‌彎曲能量：‌ 彎曲過程中吸收或消耗的能量單位：焦耳 - J。‌能量越高，彎曲時需的功越大可能意味著行走更費力。‌

‌循環測試：‌ 除了靜態彎曲一次性彎曲到設定角度，許多設備還能進行‌動態循環彎曲‌如設定循環次數，用於評估鞋子的‌耐屈撓疲勞性能‌多次反複彎曲後是否開裂、脫膠等。

‌符合標準：‌

GBT20991-2024，GB/T 3903.44, ISO 17707, SATRA TM144, ASTM D1052

‌

技術參數

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換；

‌負荷範圍Max Load：‌ 0-50N，精度±0.05%FS,確保能覆蓋待測鞋類從輕軟的童鞋到厚重的工裝靴需的測試力值：

‌彎曲角度範圍：‌ 0度到90度範圍；

‌測試速度：‌ 0-100mm/min可調節的彎曲速度；

‌夾具設計：‌

‌通用性：‌ 夾具需要適應不同鞋號、款式平底鞋、高跟鞋、靴子等。

‌固定牢靠且不損傷鞋麵：‌ 夾持方式應能穩固夾住鞋子，同時避免在測試中損壞鞋麵或造成異常應力集中。

‌彎曲點位置可調：‌ 能定位前掌彎曲點Ball Joint位置。

‌測試模式：‌ 支持角度控製模式、力控製模式、循環彎曲模式等。

‌數據采集與分析軟件：‌ 直觀易用的軟件用於控製測試、實時顯示數據曲線力-角度曲線、自動計算關鍵參數峰值力、剛度、能量等、生成測試報告。

‌安全防護：‌ 具備必要的安全防護裝置。
