1. 執行標準

GB/T 10739  紙、紙板和紙漿 試樣處理和試驗的標準大氣條件

GB/T 23227  卷煙紙、成形紙、接裝紙及具有定向透氣帶的材料—透氣度的測定

ISO 2965、GB/T 23227 、GB/T 12655、JJG(煙草)08

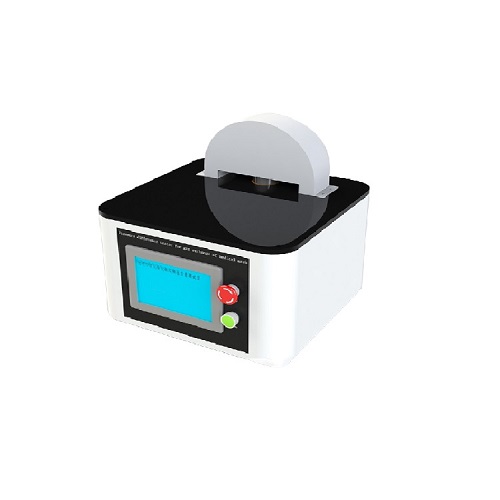

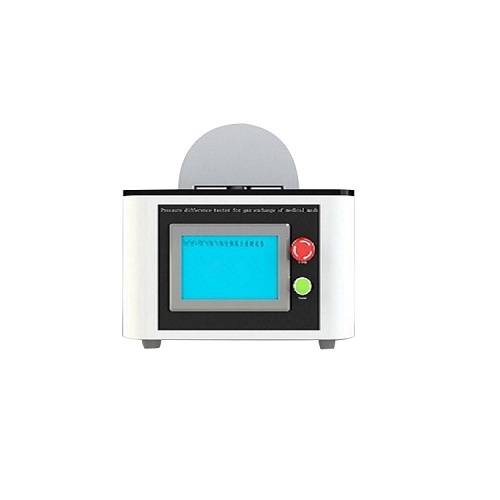

2. 紙張透氣度測定儀是用於測定卷煙紙、成形紙和接裝紙等煙用紙張透氣度的測量儀器。本儀器主要由樣品夾持器、氣動控製器、壓力計、流量測量單元和打印機等部分組成。透氣度的測定是紙張透氣度測定儀在GB/T 23227規定的壓差條件下，對通過被測樣品表麵的空氣流量進行測量，由公式1計算得到的。

式中：

AP——在1 kPa壓差下的透氣度，單位為立方厘米每分鍾平方厘米，cm3/min·cm2；

Q——通過被測樣品的空氣流量，單位為立方厘米每分鍾，cm3/min；

P——標準的壓差值，數值為1，單位為千帕，kPa；

S——用於測試試樣的表麵積，單位為平方厘米，cm2；

——實際測量的通過試樣表麵的壓差值，單位為千帕，kPa。

3. 計量性能要求

3.1  樣品夾持器密封性

樣品夾持器墊麵之間的氣體泄漏不應大於2.0 cm3/min。

3.2  壓力計

    壓力測量允許誤差為標準值的±1%。

3.3  透氣度示值誤差

    透氣度測量值允許誤差為標準值的±5%。

3.4  測量值重複性

透氣度測量值極差應小於透氣度測量值均值的2%。

4. 通用技術要求

4.1  外觀

紙張透氣度測定儀外殼應潔淨、無汙損，銘牌標注清晰，附件完整。

4.2  工作狀態

紙張透氣度測定儀的有功能應運行正常，各連接件和接頭接觸良好，顯示器應顯示正常。

5. 計量器具控製

計量器具控製應包括：首次、後續和使用中檢驗。

6. 條件

6.1 用設備

6.2 皂膜流量計

    量程應不低於20 ml，準確度等級應不低於1.0級。

6.3 數字壓差計

壓差測量範圍應不低於2 kPa，準確度等級應不低於0.1級。

6.4 透氣度流量盤

流量值在0～50L/min範圍內的高、中、低至少三個透氣度流量盤，且流量盤的量值應均勻分布，準確度等級應不低於1.5級。

6.5 壓縮空氣

氣源應清潔、幹燥且穩定。

6.6 環境條件

——溫度：23±1℃，相對濕度：50±2% RH，大氣壓力：96±10kPa。

6.7 項目

    煙草透氣度流量盤項目見表1。

6.8 方法

6.9 通用技術要求的

    對紙張透氣度測定儀的外觀和工作狀態進行檢查，外觀和工作狀態應符合5.1和5.2的要求。

6.9.1 樣品夾持器密封性的

6.9.2 如圖1示，將皂膜流量計串聯到透氣度測定儀的樣品夾持器和測量單元之間，密封樣品夾持器接合麵。

6.9.3 在皂膜流量計中引入皂泡，將皂泡調節至適當位置，開始測定。重複測量5次，每次測量值均應符合4.1的要求。

圖1 紙張透氣度測定儀樣品夾持器密封性示意圖

1——氣動控製器；

2——流量測量單元；

3——皂膜流量計；

4——壓力計；

5——BOPP薄膜；

6——樣品夾持器。

7. 壓力計的

7.1 將符合6.1.1.2要求的數字壓差計並連至紙張透氣度測定儀的壓力計處。6.3.3.2  密封樣品夾持器接合麵，用數字壓差計對紙張透氣度測定儀的測量壓力重複測量10次。分別記錄每次測量的數字壓差計讀數和紙張透氣度測定儀的壓力計示值。

7.2 每次測量都以數字壓差計讀數為標準值，紙張透氣度測定儀的壓力計示值與標準值之間的差值應滿足4.2的要求。

7.3 透氣度示值誤差和測量值重複性的

7.4 選取至少三個透氣度流量盤，其技術指標應滿足6.1.1.3的要求。

7.5 用紙張透氣度測定儀對每個透氣度流量盤重複測量10次。分別記錄每次測量的紙張透氣度測定儀的透氣度值。

7.6 取每個透氣度流量盤10次測量值的平均值為終結果，應滿足4.3的要求。

7.7 計算每個透氣度流量盤10次測量值的極差，極差應滿足4.4的要求。

8. 結果的處理

8.1 按本規程的要求，結果合格的出具證書，結果不合格的出具結果通知書，並注明不合格項目。

8.2 證書應包括紙張透氣度測定儀各項指標的結果和結論。

8.3 周期

紙張透氣度測定儀周期一般不過一年。
