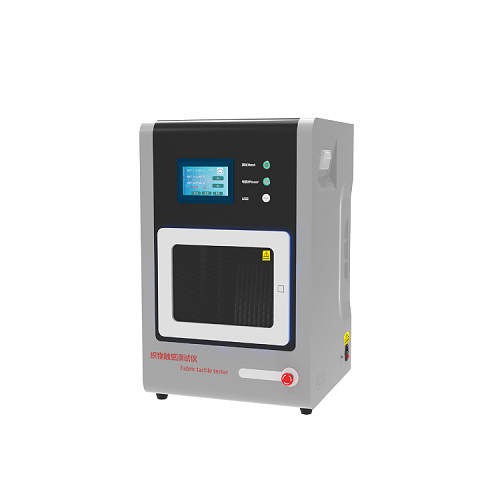

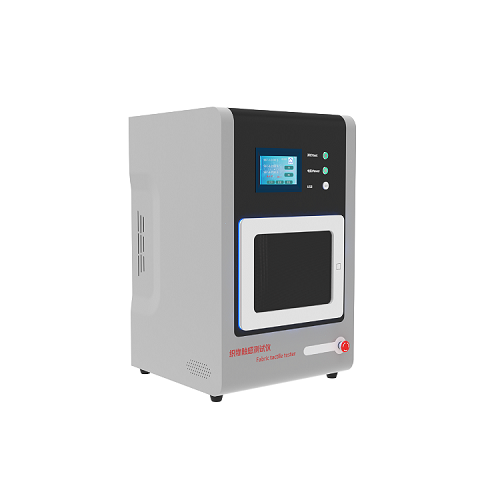

紡織品接觸瞬間涼感測試儀

一，技術參數：

上下測量盤溫差：10℃

上盤下降速度： 1mm/s1-60 mm/s可設定

壓縮標準壓強值：42gf/cm2

壓縮停止壓強值：70gf/cm2

測試時，上盤上升速度為1mm/s

表麵模塊滾輪重量：(140±5)gf

試樣形狀及尺寸：L型，110mm×310mm×310mm

試樣厚度：5mm

測試板尺寸：125mm×125mm

開機加熱時間：小於15分鍾

單次測試時間：小於3分鍾

實驗環境：21±3℃，RH(60%±5%)

儀器外形尺寸：650mm×600mm×900mm；(L×W×H)

電源：AC220V±10%  50Hz  250W

儀器重量：120kg

二，執行標準

FZ/T 01166-2022《紡織品織物觸感檢測與評價方法：多指標集成法》

GB/T 35263-2017、FTTS-FA-019等標準

三，主要配置要求：

1、多模塊集成在一個測試平台；具有數據傳值功能、便於 ERP 對接串聯，與原有懸垂性測試儀軟件串聯計算結果，導出報告同時測量織物熱學、壓縮、彎曲、表麵摩擦性能和表麵粗糙度特性；

1：壓縮模塊測量

1試樣壓縮至壓強值70cN/c㎡做的壓縮功CW

  2試樣壓縮回複率CRR試樣壓縮和回複過程中做的功的比率

3試樣在20%-80%壓強範圍內的壓縮平均剛度CAR

 (4) 試樣在20%-80% 壓強範圍內回複平均剛度RAR

   以上數據通過壓縮傳感器和激光位移傳感器測試過程中得

2：摩擦力測量

在試樣安放在試驗平台 ，通過標準壓輥軸正壓在試樣上，試樣在下壓過程中產生的反作用力即試樣表麵的平均動摩擦力  從而得出試樣表麵動摩擦係數。

3：粗糙度測試直接通過織物粗糙度測試傳感器測得數據。

4)：撓曲力測試1 試樣在彎曲1rad過程中，曲線上力矩中點60%部分的平均剛度BAR1 試樣在彎曲0-1rad內撓曲力功 BW數據由撓曲測試傳感器測得

5):熱流測試

1壓縮熱導率TCC ：壓縮過程中達到標準壓強42cN/c㎡式每變化1度通過的熱流

2回複熱導率TCR ：回過程中達到標準壓強42cN/c㎡式每變化1度通過的熱流

3熱通量Qmax: 試樣在測試過程中單位麵積通過的熱流值數據由熱流計測得 試樣兩邊溫差通過溫度傳感器PT100測得

2.測試倉裝樣完成，有開關門設計，視窗查看設計提供實物照片示意佐證，一次測試完成試樣經緯多項指標采集；

3.高清彩色觸摸屏操作界麵；有機械按鍵急停開關，啟動開關。

4.32位處理器；24位高速模數轉換芯片；

5.高精度導軌及滾珠絲杆；

6.儀器過載保護功能。

7.上下測量盤溫差：≤10℃

8.上盤下降速度： 1mm/s1-60 mm/s可設定

9.壓縮標準壓強值：42gf/cm2

10.壓縮停止壓強值：70gf/cm2

11.測試時，上盤上升速度為1mm/s

12.表麵模塊滾輪重量：(140±5)gf

13.試樣形狀及尺寸：L型，≥110mm×310mm×310mm

14.試樣厚度：5mm

15.測試板尺寸：≥125mm×125mm

16.開機加熱時間：小於15分鍾

17.單次測試時間：小於3分鍾

18.實驗環境：21±3℃，RH(60%±5%)

19.儀器外形尺寸: 600mmx600mmx850mm

(LxWxH)

20.電源：AC220V±10%  50Hz  250W

21.儀器重量：≤130kg

四，配置清單:

控製係統CPU：≥i3 ，內存：≥8G，硬盤驅動器：≥1T1套

打印機1台

電源線1根

測試軟件1份

串口連接線1根

剪樣板1個

底腳4隻
