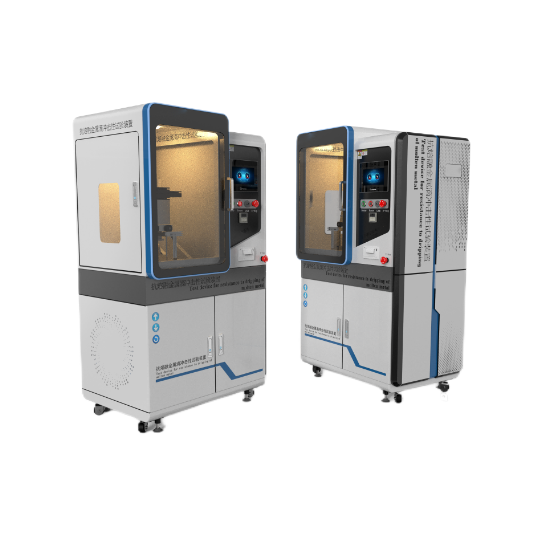

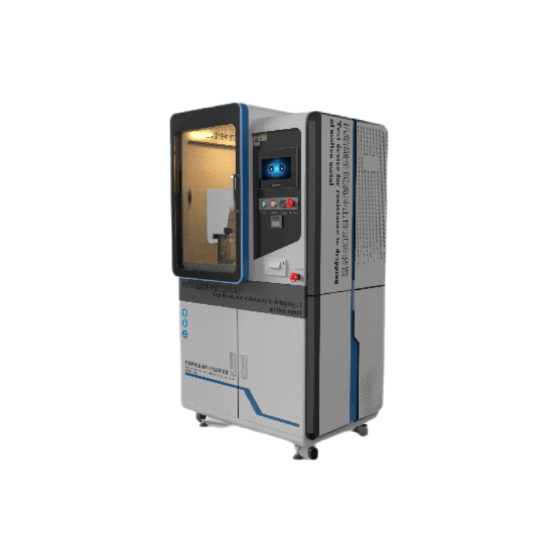

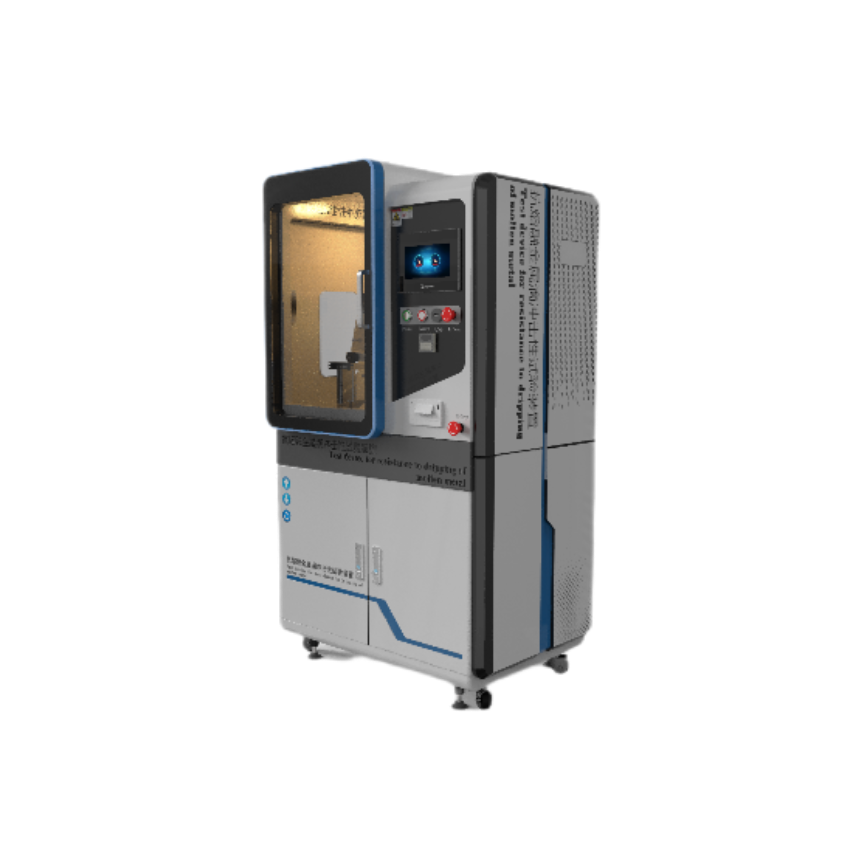

抗熔融金屬滴衝擊性試驗儀

儀器用途：

用於各種防熔融金屬飛濺物灼傷人體的織物以及複合物。

符合標準：

AQ 6103；ISO 9150：1988；CSN EN 348：1992；GB 8965.2：2009，GB/T 17599：1998；

產品特點：

1、熔融金屬滴衝擊性能測試儀包含燃燒器、試樣框、焊接條驅動裝置、燃燒器流量控製器、人機界麵顯示裝置等；
2、氧乙炔焊炬用以熔化金屬條，焊嘴口徑1.2±0.1mm；

3、氧氣及乙炔壓力調節裝置，可將進氣壓力控製為250Kpa及50Kpa
4、步進電機控製金屬條推進速度，並可設定金屬條運行速度；
5、織物測溫傳感器裝置，用於測量試樣背部溫升；

6、融滴導向裝置，附塗高溫防粘導槽，角度呈45度；
7、銅錘配重裝置，重量175g±0.5g，用於設定織物預加張力；
8、溫升測試數據可自動記錄，熔融滴落數量由測試人員自行記錄；

技術參數：

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換

試樣尺寸：120mm×20mm；

焊嘴直徑：1.2±0.1mm；

金屬條線密度：ρt=0.5g/cm±0.2g/cm；

試樣預加張力：175g±0.5g；

金屬條前進速率：0～15g/min，標準10±1g/min；調整焊炬的位置和氣流量，以頻率20滴/min±3s產生質量0.50±0.05g/滴的熔滴；

氧氣壓力：0-1000Kpa，可調節，標準250Kpa。氣體自配；

乙炔壓力：0-200Kpa，可調節，標準50Kpa。氣體自配；

火焰長度：0-20mm，可調節，標準8mm；

導槽角度：0-90°，可調節，標準45°；

溫度測量範圍：-30℃～400℃，分辨率：0.1℃；

溫度測量精度：±0.5℃；

電源供應：AV220V，50Hz，2000W；
