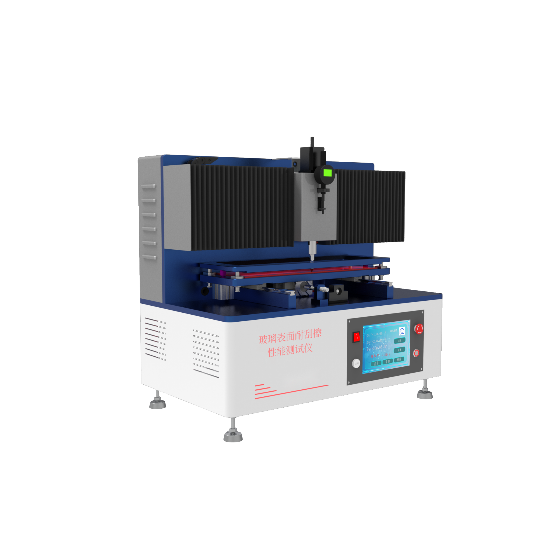

玻璃表麵耐刮擦性能測試儀

一，用途：

主要用於評估玻璃表麵耐刮擦性能的測試

二，技術參數：

1)速度；調節範圍0mm~80mm,調節速度1mm/min~30 mm/min可調

2)移動係統通過伺服步進電機驅動滑塊沿水平運動,行程範圍不小於300mm,移動速度範圍為

30mm/min~180mm/min

3)量程；測量範圍0N~50N,分辨率應達0.01N

4)試樣台應為不鏽鋼剛性平台,厚度不小於5mm,表麵應光滑平整,且能固定試樣

5)壓頭應采用HRC-3規格的洛氏金剛石壓頭,錐角為(120士0.35)°,壓頭結構示意圖如圖2

示。洛氏金剛石壓頭技術指標及應符合JJG112規定

6)選項：攝像係統由攝像頭和圖像記錄儀構成,攝像頭放大倍數為10倍~20倍,且自帶精度為0.1mm

的刻度尺。試驗時,攝像頭應能沿壓頭劃刻方向同步行進。


執行標準；GB/T39815-

控製係統：PLC；

操作界麵：中英文切換；

操作方法：7寸彩色觸摸屏
三，主要特點：

1、示教功能

在取樣之前使用本功能，可高精度地設定載荷區域。

2、使用觸摸屏操作簡便

通過安裝在設置前麵的觸摸屏可使用和設定有的功能。

3、表麵有凹凸也能測試劃痕

垂直載荷的驅動部使用懸架機構，因此即使是表麵有凹凸的式樣也能夠進行測試，並且不影響載荷線性增加特性。

4、可記憶測試條件

儲存容若幹個，能夠記憶測試條件。
