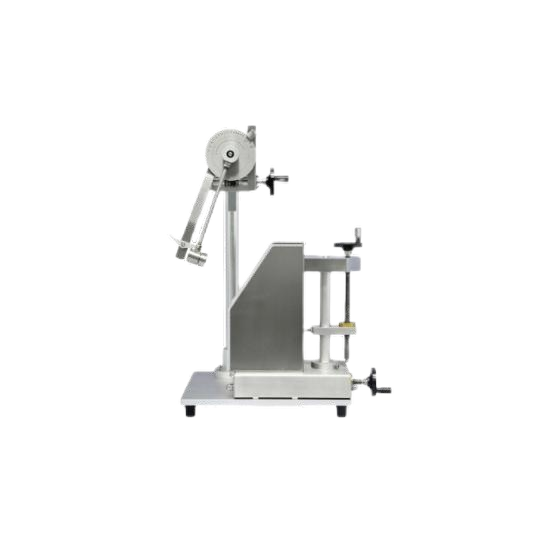

玻璃瓶抗機械衝擊試驗儀   玻璃瓶抗機械衝擊試驗機 玻璃瓶抗機械衝擊測試儀

產品介紹：
玻璃瓶抗機械衝擊試驗機 適用於測定各種玻璃瓶罐的抗衝擊強度。儀器上標有兩組標尺讀數：衝擊能量值0～2.90N·M和擺杆偏轉角度值0～180°。儀器的構造及使用滿足《GB_T 6552-2015玻璃瓶抗機械衝擊試驗方法》的要求。滿足國標規定的通過性和遞增性試驗。

產品特點：

Ø 首先調整使擺杆處於鉛錘位置。此時刻度盤上標尺讀數為零。

Ø 將被測試樣置於Ｖ型支承台上，轉動高度調節手柄，高度應為打擊點距離瓶底50--80MM。

Ø 轉動底座拖板調節手柄，使試樣剛好接觸衝ji錘。刻度值對零點。

Ø 轉動刻度調節手柄，使擺杆轉至試驗需的刻度值N·m。

Ø 撳下擺勾，使衝ji錘脫勾衝擊試樣，如果樣品不碎，當擺杆彈回時應用手接往，勿使衝ji錘重複衝擊。

Ø 每個樣品120度打擊一點，打擊3下。

產品參數：

Ø 瓶罐試樣直徑範圍：φ20～170ｍｍ

Ø 可衝擊樣瓶位置高度：20～200ｍｍ

Ø 衝擊能量值範圍：0～2.9N·m。

Ø 擺杆偏轉角度範圍：0～180°

技術標準：

 玻璃瓶抗機械衝擊試驗儀 技術標準：GB/T 6552-2015《玻璃瓶抗機械衝擊試驗方法》。

產品配置：

標準配置：主機。

服務:

1.免費上門培訓。

2.保修期內產品出現質量問題提供免費維修。

3.保修期外提供產品終生技術服務。如需維修，僅收取材料費，終生免收維修費。

4.接受服務請求後1小時內做出回應，2小時內提出處理意見和解決方案。

5.返廠維修產品自收到後2個工作日內處理完畢，並將處理情況通知用戶。

玻璃容器 抗機械衝擊試驗方法

1範圍

本標準規定了用固定質量的擺錘衝擊試樣，測量玻璃容器的抗衝擊強度的機械試驗方法。

本標準適用於測定玻璃瓶罐及類似玻璃容器的抗衝擊強度，不適用於扁平玻璃容器抗衝擊強度的 測定。

2規範性引用文件

下列文件對於本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用於本文 件。凡是不注日期的引用文件，其版本包括有修改單適用於本文件。

GB/T 308滾動軸承鋼球

GB/T 699碳素結構鋼

3方法概述

本方法是利用金屬擺錘與鋼性材料玻璃碰撞過程中接觸時間極短，在將擺錘提升至規定高度具 有的勢能轉化為動能並與試樣碰撞時，產生較大的衝擊力，以此模擬玻璃容器在運輸和使用過程中遇到 的碰撞，預測產品抗衝擊破壞性的能力。

4裝置

衝擊試驗機由機身、刻度盤、擺錘及防護罩等組成見圖1,應符合下列要求：

a 擺錘

1 擺錘由擺杆和衝擊錘組成，質量為612 g±4 g；

2 衝擊錘端點用鋼球的公稱直徑Dw為25.4 mm,鋼球質量符合GB/T 308要求；

3 擺錘重心應位於擺杆的中心線上，重心到支承中心的距離LQ為239 mm士 0.5 mm。在 擺動過程中，擺錘重心軌跡應在同一平麵內；

4 當擺錘處於水平狀態時，衝擊錘端點的重力為4.90 N士5 N；

5 衝擊錘端點到支承中心的距離Li為293 mm士 0.5 mm。

b 刻度盤

1 刻度盤應能調節，並有擺錘角度°和衝擊能量J指示；

2 當衝擊能量小於0.54 J時，其分度值應不大於0.06 J當衝擊能量大於0.54 J時，其分度 值應不大於0.12 J。

c 機身

1 機身由底座、立柱、試樣支承台、V形後支座和半圓柱試樣靠件、高度調節杆和水平調節台 組成；

2 V形後支座材質為45號鋼，材質技術要求應符合GB/T 699。半圓柱試樣靠件的半徑R 為 19 mm士0.3 mm,硬度應為 HRC40〜45 ；

3 立柱材質應采用硬鋁；

4 底座應能被固定在試驗台或基礎上

注：此圖僅以測試圓形或類似圓形容器試樣為例而作，當試樣為方形、多邊形或其他異形時, 形狀會有改變，以保證衝擊錘端點能接觸試樣且支座能使試樣固定緊靠。

圖1衝擊試驗機示意圖

5試驗步驟

5.1試樣溫度與環境溫度相差應不過5笆。

5.2檢查衝擊試驗機：

a 試驗機底座應水平放置,並與試驗台或基礎緊密連接。

b 試驗機機身各部分應不晃動。

c 將擺錘放在刻度值為0.07 J處釋放擺鉤，其自由擺動應在20次以上。

5.3將試樣放置在試樣支承台上，應與半圓柱試樣靠件無間隙緊靠，必要時應在試樣頂端增加擋板，保 證在試驗過程中，試樣在不受任何側向力的情況下始終保持與半圓柱試樣靠件緊密接觸。

5.4轉動高度調節杆，上下調節試樣支承台，使衝擊錘端點位於試樣的測試部位。

5.5前後調節水平調節台，使試樣表麵剛剛觸碰自然下垂處於靜止狀態的衝擊錘端點。

6試驗目的和類型

6.1衝擊部位

針對試樣形狀可選擇跟部、中部、肩部、口部等部位。

衝擊點

6.2.1對於圓形玻璃瓶罐及類似容器，在規定衝擊部位等高的水平周圈上，等份確定3點為衝擊點，采 用同一衝擊能量分別衝擊已確定的3個衝擊點。

6.2.2對於方形玻璃瓶罐及類似容器，分別確定兩個相鄰麵與衝擊部位等高線的中點為衝擊點，采用 同一衝擊能量分別衝擊相鄰兩個麵上已確定的2個衝擊點。

6.2.3對於其他異型瓶罐及容器，可另行規定衝擊點的位置和數量。

6.2.4衝擊點應避開合縫線。

通過性試驗

采用規定的衝擊能量，衝擊試樣規定部位上滿足6.2要求的衝擊點，目視檢查試樣破裂情況。

6.4遞增性試驗

事先確定起始衝擊能量、遞增間隔步長和終衝擊能量必要時在每一個衝擊能量處對同一 試樣進行6.3規定的試驗，直至到達終能量或試樣破裂。

7試樣破裂鑒別

試樣經過衝擊後，如出現下列情況之一，則判定為試樣破裂：

——試樣碎裂成2塊或2塊以上；

——試樣出現明顯可見的裂紋。

8試驗報告

試驗報告至少應包含下列內容：

a試樣名稱、規格和數量；

c 執行標準號和標準名稱；

d 衝擊部位和試驗類型；

e 特定的衝擊點或任何與6.2規定的衝擊點不一致的情況；

f 試驗結果：

1 依據6.3進行的通過性試驗：

——試驗用的衝擊能量，以J表示；

——試驗中試樣破裂情況或破裂的試樣數量；

2 依據6.4進行的遞增性試驗：

——試驗用的起始衝擊能量、遞增間隔和終衝擊能量如有，以J表示

——每個衝擊能量的試樣破裂情況或破裂的試樣數量；

g 試驗日期、試驗場和試樣人員簽名。
