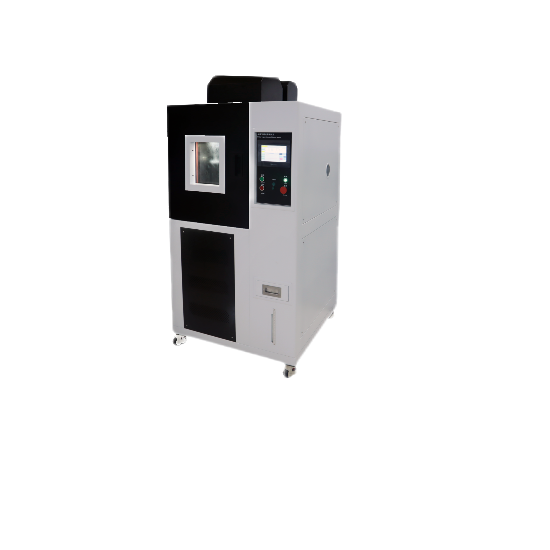

杯式法水蒸氣透過率測試儀


一、產品簡介
水蒸氣透過率測試係統，采用稱重法測試原理，、高效、智能的WVTR高端測試係統，適用於塑料薄膜、複合膜等膜、醫療、建築領域等多種材料的水蒸氣透過率的測定。通過對水蒸氣透過率的測定，達到控製與調節包裝材料等產品的技術指標。
二、產品特點
1，選配置高分辨率進口天平，顯著提高了係統測試靈敏性與穩定性
2，采用新一代圓形結構測試腔設計，標配5工位設計含透濕杯使得測試腔內溫濕度分布更加均勻
3，寬範圍、高精度、自動化溫濕度控製，輕鬆滿足用戶多種測試需求
4，標準吹掃風速，避免水分子在透濕杯上方凝結，保證了透濕杯內外濕度差恒定
5，研發間歇稱重測量方式
6，精密的機械結構設計，不僅保證了係統的高精度，而且極大的提高了檢測效率
高端配置
7，測試過程全程自動記錄，可實現過程數據重現
8，軟件終生提供免費升級服務；

9，圓盤速度：5r/min

三、技術參數

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換；

測試方法：稱重法客戶自備高精度天平；

試樣工位：5工位，單層設計，可雙層使用功能具體聯係銷售洽商；

轉盤速度：5r/min，可根據要求自定義設置速度；

轉盤式試樣放置架，試驗比固定式試樣架均勻

測試箱體：鏡麵不鏽鋼304，設計具有排水功能；

水位控製係統：目視化窗口；

測試窗口：耐高溫中空玻璃，加熱功能；

測試區域室內風速：  0.02～0.8m/s；

測試精度：0.01 g/m2·24h；

溫度範圍：15℃～55℃常規，精度±0.1℃常規

控濕範圍：10%RH～98%RH標準90%RH，精度±1%RH；

吹掃風速：0.5～2.5 m/s 非標可選；

製冷係統采用進口製冷機組，確保整機長時間穩定運行

電源：220V±5％ 50Hz；

外形尺寸：外形尺寸 ：850×680×1750mm；

淨    重： 300Kg；

四、測試原理
采用透濕杯稱重法測試原理，在一定的溫度下，使試樣的兩側形成特定的濕度差，水蒸氣透過透濕杯中的試樣進入幹燥的一側，通過測定透濕杯重量隨時間的變化量，求出試樣的水蒸氣透過率等參數。
五、參照標準
GB 1037、GB/T 16928、ASTM E96、ASTM D1653、YY/T0471、TAPPI T464、ISO 2528、DIN 53122-1、JIS Z0208、YBB 00092003  GB 1037-1988。 GB/T 16928、ASTM E96、ASTM D1653、YY/T0471、TAPPI T464、ISO 2528、DIN 53122-1、JIS Z0208、YBB 00092003
