手表往複式耐磨試驗機   表殼附件往複式（shì）耐磨測試儀    手表（biǎo）往複式磨損試驗機    手表（biǎo）往（wǎng）複（fù）式耐磨試驗機   表殼附件（jiàn）往複式磨損試驗機  手表往複式耐磨儀  手表鍍層耐磨試驗機

執行標準（zhǔn）：ICS 39.040.10      ISO 23160:2011,MOD     GB/T 33725—2017

  GB/T 5270 代（dài）替 ISO 2819；  GB/T 12967.2 代替 ISO 8251；QB/T 2537 代替（tì） ISO 11640；

GB / T38022 — 2019 / ISO1413 : 2016

1、目的

本（běn）試驗的目（mù）的是通過往複試驗，判定在平麵試驗樣（yàng）本上基體材料或鍍層的耐磨（mó）損性。

本試驗精度很高，磨損過（guò）程（chéng）中產生的灰塵因試驗裝置的合（hé）理設計而不停留在試驗樣本上。

2、試驗描（miáo）述

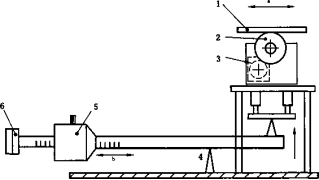

試驗裝（zhuāng）置包括一個可將平麵試驗樣本向後和向前移動的滑架,按照圖5和表6,摩擦表麵施加的壓 力，通過（guò）力的校準作用在（zài）試驗樣（yàng）本的表麵上。

3、說明：

1.樣本；2.摩擦輪；3.步進電（diàn）機；4.杠杆支點；5.負載調整；6.負載。

-往複運動。

b負載設置刻（kè）度尺。

圖5往複運動式磨損試驗裝置示意圖

*6試驗裝置特性

帶有自動停止的計數器可以準確計算往複運（yùn）動的（de）次數。一次循環對應著一次往複（fù）運動和（hé）一（yī）次（cì）0.9° 的旋轉。

試驗開（kāi）始（shǐ）前（qián），鍍層的附著力可以（yǐ）按（àn）照GB/T 5270和ISO 27874的方法（fǎ）進行檢査。

4、摩擦材料：

可以根據要（yào）求，使用如砂輪、陶瓷磨屑、金（jīn）剛（gāng）砂SiC砂紙、氧化（huà）鋁砂紙、金剛石砂紙、布料和其他材料等多種摩擦材料。

砂紙尺寸（cùn）：12 mmX158 mm；粒度:#240—#2 000

其他砂紙可按（àn）照供需雙方協議來選擇。

應（yīng）出具一份試驗報告，詳細描述使用（yòng）的摩擦材料的類型、負載、速度、循環次數、幾何（hé）接觸、溫度（dù）和相對濕度等。

5、操作步驟

則

試驗樣本（běn）和試驗裝置應在與（yǔ）參考樣本（běn）相同的條件下進行準備和（hé）清洗。

試驗樣本的準備應考（kǎo）慮使其具有與表殼體及其附件相同（tóng）的表（biǎo）麵（miàn）特性。試驗樣本應安裝（zhuāng）在設備上, 且應使用定義（yì）的試驗條件。

試驗期間應定期檢査試驗樣本，並與參考樣本進行比較（jiào）。

操作（zuò）步驟的描（miáo）述（shù）

操作步驟應如下：

a 將特定砂紙恰當平滑地包在摩（mó）擦輪的周圍；

b 將樣本固定在（zài）試（shì）樣台上，並在（zài）設定（dìng）的條件下（xià）進（jìn）行預磨損（sǔn）試驗；

c 用軟布清潔樣本的表麵，然後用分辨率為0.1 mg的（de）天平稱量試樣的質量，或測量鍍層初始厚 度（dù）在摩（mó）擦位置不變的情況下完（wán）成（chéng）此次磨損試驗；

d 不應重複使用砂紙,摩（mó）擦砂紙（zhǐ）應在400次往複運動、即摩擦（cā）輪旋轉一周後更（gèng）換；

e 磨損試驗進行到能夠完全稱量磨損質量或者基體暴露為止。

磨損試驗後，按（àn）照c稱量樣本的質量,或測量鍍層的厚度。如果磨損試驗結束後，能夠看見基體， 應在試驗報告中指（zhǐ）出。

校準

沒有校準步驟。

結果評估

磨損的評估主要依靠目視檢査和與相同材料金相狀態、鍍層的（de）參考樣本進行比較。見附錄B。 可以（yǐ）用金相（xiàng）分析或（huò）其他測定樣本（běn）或其鍍（dù）層厚度的方法來（lái）評（píng）定發（fā）生的磨損（sǔn）。此外,可以進（jìn）行腐（fǔ）蝕試驗以顯現基體材料可（kě）能的暴露。耐磨損性的極限應按照供需雙方的協議來確定
