儀器簡介：

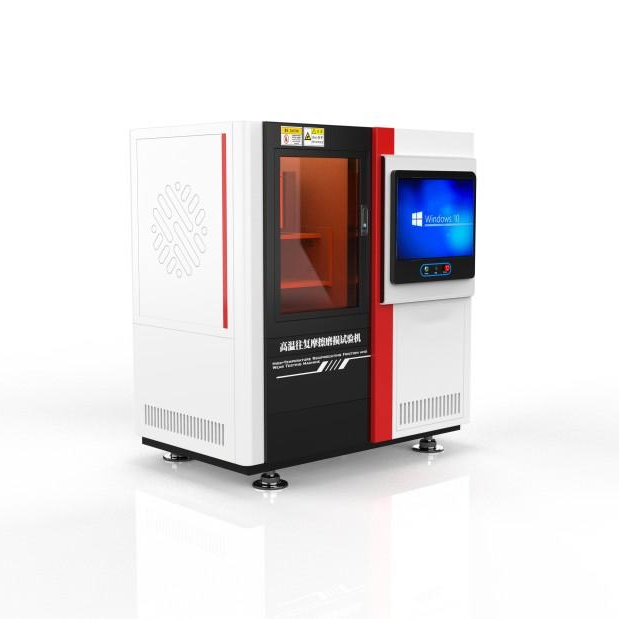

高溫往複摩擦磨損試驗機可在較小的接觸壓力下，可調節的往複頻率範圍內模擬高低溫、電化學腐蝕環境下，往複運動工況用於材料或塗層的摩擦磨損性能測試。該設備可實時動態監測摩擦力、試驗力、試驗溫度等參數。該設備集檢測、采集、繪製、存儲、生成報表等功能於一體。主要參數均有超預設報警保護或停機功能
設備以往複模式運動，主要可用於材料及表麵塗層的摩擦磨損性能測試。采用工業控製計算機控製，對試驗全過程進行實時監控與控製，試驗力自動恒定加載，動態交變加載(正弦波、三角波、方波、梯形波)，加載穩定、可靠。可模擬點、線、麵三種接觸摩擦形式進行往複運動，實現不同載荷、不同往複頻率、不同潤滑條件和不同溫度下的摩擦力、磨損量等各種參數測量。
可拓展耐腐蝕功能，模擬深海環境下的試驗測量。
符合標準：
ASTM G133 《線性往複球在平板上的滑動磨損標準測試方法》
主要參數：
控製係統：PLC 或Windows
操作界麵：15寸工控一體機
測試加載荷重：0～500N 精度：±1%
往複摩擦力量程：0～100N 精度：±1%
往複頻率：0.05～20Hz
往複摩擦形式：球-盤，銷-盤，柱-瓦
升降高度：60mm
行程：2.5～40mm
常規測試溫度：0~800℃
電化學測試溫度：室溫～40℃
電化學工作站 1套（選配）
儲液池尺寸:120mmx90mmx50mm、容量 300m（選配）
電源：AC220V 2.5KW
試驗機結構簡述
試驗機主要是由驅動機構、載荷加載機構、往複模塊、摩擦副裝夾機構、高溫加熱裝置、電化學測試模塊（選配）高溫加熱裝置
包括定製高溫爐、熱電偶、溫控表組成。溫控表通過熱電偶信號反饋控製高溫爐內部顯度，另一件熱電偶用來測量測試試樣的溫度，並實時反饋到軟件上，繪製相應的溫度數居曲線。高溫爐殼體采用非裝飾用不鏽鋼，高溫耐受度高，外觀耐性好;爐體結構采用對式，環形保溫槽。控溫範圍:室溫~800℃;控溫精度:≤士2℃、信號采集處理及電氣控製等部分組成。
1）驅動機構:主軸是由伺服電機和伺服調速係統驅動，該係統電機無級調速，高速時精度為1%。電機與主軸座直連，扭力不會衰減，主軸座上端偏心輪，來實現往複運動。
2） 載荷加載機構:加載機構由步進電機驅動，通過圓弧齒型帶、同步帶輪和精密滾珠絲杠副傳遞，精密直線運動導軌導向，帶動施力座上下運動，施力座上平麵固定有直線導軌、試驗力傳感器和壓縮彈簧，施力座向上運動，與上試樣摩擦副座接觸並壓縮彈簧，這樣形成上下試樣摩擦麵間的載荷。
3）往複模塊:該模塊包括偏心調整輪、連杆、主軸杆，直線固定裝置和往複摩擦副等組成。
4） 往複摩擦副機構:常規配有球對盤(點接觸)、銷對盤(線接觸)、麵接觸;兼具拓展功能，如客戶需要，可選配組件:曲麵摩擦組件、缸套活塞環組件、高溫試樣組件。
5）高溫加熱裝置：包括定製高溫爐、熱電偶、溫控表組成。溫控表通過熱電偶信號反饋控製高溫爐內部顯度，另一件熱電偶用來測量測試試樣的溫度，並實時反饋到軟件上，繪製相應的溫度數居曲線。高溫爐殼體采用非裝飾用不鏽鋼，高溫耐受度高，外觀耐性好;爐體結構采用對式，環形保溫槽。控溫範圍:室溫~800℃;控溫精度:≤士2℃
6）電化學測試模塊（選配）
7）計算機控製單元:主要包括電氣控製係統、計算機控製係統、安全保護係統。
（1）電器控製係統包括強電係統與弱電控製係統。強電係統為設備提供220V電源，並通過弱點控製係統實現有效的通斷電。弱電控製係統包括板卡、模塊等控製元件，實現試驗數據的采集、傳輸及反饋功能，抗幹擾能力強，信號穩定性高。
（2）計算機控製係統主要由工業控製計算機雙核，4G處理器，256G內存、液晶顯示器15”、軟件部分組成，主機選用研祥工控機。
電化學工作過站參數（選配））
恒電位控製範圍:±10V | 恒電流控製範圍:±2.0A |
電位控製精度:0.1%*滿量程讀數±1mV | 電流控製精度:0.1%*滿量程讀數 |
電位靈敏度:10uV（>100Hz），3μV（<10Hz）
| 電流靈敏度:<10pA |
電位上升時間:<1
| 電流量程:2A~200nA,共8檔 |
參比電輸入阻抗: 1012Ω||20pF | Z大輸出電流:2.0A |
槽壓輸出：±21V | 電流掃描增量:1mA @1A/mS |
CV和LSV掃描速度:0.01mV~10000V/s | DPV和NPV脈衝寬度:0.0001~1000s |
CA和CC脈衝寬度:0.0001~65000s | CV的Z小電位增量:0.075mV |
SWV頻率:0.001~100KHZ | 電流與電位量程:自動設置 |
AD數據采集:16bit@1MHz，20bit @1kHz | 低通濾波器:8段可編程 |
DA分辨率:16bit，建立時間:1μS | |
通訊接口:USB2.0 | |
基本配置：
測試主機1台
說明書：1份
合格證：1份
簽收單：1份
扳手：1份
電腦主機：1套
顯示器：1套
通訊線：1套
